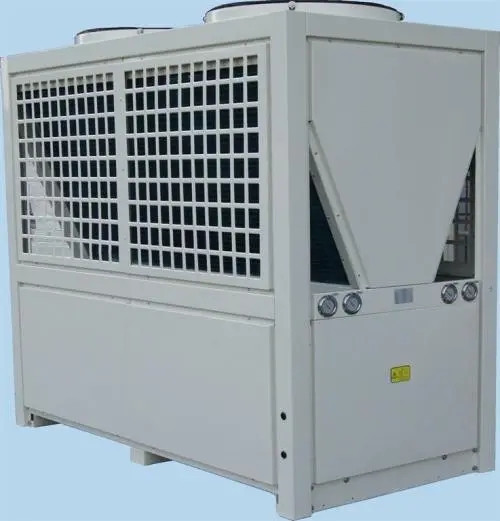

Введение 25 каскада воздуха источника теплового насоса R410A kw выхода хладоагента воды 90 градусов горячей
Для тепловых насосов, каскадировать решение для того чтобы использовать систему между более широкими разницами в температуры источника и средствами массовой информации раковины. Следовательно, больше (на каждый цикл одно) пока более небольшие компрессоры чем одно можно использовать который имеет благоприятный результат меньше дефицитов энергии.
Что тепловой насос каскада?
Тепловой насос каскада состоит из 4 систем: охлаженная система водообеспечения, низкотемпературный цикл рефрижерации используя R22, высокотемпературный цикл теплового насоса используя R134a и горячая система водообеспечения. Тепловой насос каскада производит оба охладил воду для охлаждая применения и горячую воду для нагревая применения.
Система водообеспечения теплового насоса каскада горячая для высокотемпературного инактивирования нового coronavirus в медицинских нечистотах включает подсистему горячей воды теплового насоса каскада и высокотемпературную подсистему очистки сточных вод стерилизации. Подсистема горячей воды теплового насоса каскада включает первый цикл топления обжатия и второй цикл обжатия и топления, первое обжатие и цикл топления включают первый компрессор, конденсируя испаритель, регенератор, первый клапан дросселя, и составной испаритель который подключены в последовательности; второй цикл обжатия и топления включает последовательно соединил второй компрессор, воздушный охладитель, второй клапан дросселя и конденсируя испаритель; высокотемпературная подсистема очистки сточных вод стерилизации включает цикл вторичной обработки нечистот и бассейн положения аккумулирования тепла. Система не может только выполнить высокотемпературные стерилизацию и обработку стерилизации на нечистотах содержа большое количество патогенических микроорганизмов, химические поллютанты и радиоактивные поллютанты, а также взять отработанное тепло медицинских нечистот, который нужно discharged для того чтобы подогреть нечистоты которые не подвергались к высокотемпературной стерилизации. Энергосберегающее преимущество системы улучшено.
Метод и прибор для контролировать стартстопный компрессора теплового насоса каскада размораживая; метод состоит из: обнаруживающ удовлетворяет ли первая система размораживая условие; если первая система удовлетворяет размораживая условие, то согласно заранее поставленному стартстопному контролю правила контролируют первый основной компрессор, который нужно повернуть дальше для размораживать; контролируйте вторую систему для того чтобы войти нагревая режим; воплощение присутствующего применения координирует размораживая действие компрессора согласно стартстопным правилам контроля для избежания теплового насоса во время размораживать, предохранения от каскада давления первичной стороны высокого или вторичное предохранение от бортового низкого давления вызвано для того чтобы улучшить размораживая эффективность. В то же время, вторая система нагрета для избежания неожиданного падения в температуре воды и для обеспечения стабильности размораживая процесса.
| Спецификации | KFXRS-25II/GW | KFXRS-52II/GW | KFXRS-102II/GW | KFXRS-150II/GW |
| напряжение тока | 380V 3N~50Hz | 380V 3N~50Hz | 380V 3N~50Hz | 380V 3N~50Hz |
| Номинальная теплоемкость (горячая вода) | 25kW | 52kW | 102kW | 150kW |
| Номинальная сила входного сигнала теплоемкости | 8kW | 16.5kW | 33kW | 48kW |
| Теплоемкость низкой температуры (горячая вода) | 18kW | 36.5kW | 72kW | 110kW |
| Сила входного сигнала топления низкой температуры | 6kW | 12kW | 24kW | 36kW |
| Максимальная сила входного сигнала | 13kW | 26kW | 52kW | 78kW |
| Максимальный рабочий ток | 35A | 70A | 140A | 210A |
| Номинальная теплоемкость (топление) | 21kW | 42kW | 84kW | 125kW |
| Номинальная сила нагревая входного сигнала | 7kW | 14kW | 28kW | 42kW |
| Топление низкой температуры (топление) | 18kW | 36kW | 79kW | 108kW |
| Сила входного сигнала топления низкой температуры | 6kW | 12kW | 24kW | 36kW |
| Расклассифицированная подача воды | ³ /h 3.5m | ³ /h 7m | ³ /h 14m | ³ /h 21m |
| Имя хладоагента/количество впрыски | R410A/R134a (5500g/4200g) | R410A/R134a (5500g/4200g) *2 | R410A/R134a (5500g/4200g) *4 | R410A/R134a (5500g/4200g) *6 |
| сопротивление воды бортовое | ≤55kPa | ≤65kPa | ≤85kPa | ≤95kPa |
| шум | ≤62dB (a) | ≤68dB (a) | ≤72dB (a) | ≤76dB (a) |
| Позволяемое давление работы на вытыхании сторона /suction |
4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa |
| Высокий максимум давления/низкого давления бортовой - позволяемое давление | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| Максимальное давление работы теплообменного аппарата | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| размер (L*W*H) mm | 780*820*1780 | 1550*780*1780mm | 1570*1550*1850mm | 2360*1550*1850mm |
| Вес | 160kg | 318kg | 630kg | 950kg |
| уровень Анти--удара | Я | |||
| водоустойчивый уровень | IPX4 | IPX4 | IPX4 | IPX4 |
| Соединение | DN32 (снаружи) | DN40 (снаружи) | DN54 (фланец) | DN65 (фланец) |
| Цена единицы продукци usd/набор | 3607 | 6725 | 13115 | 19680 |
| Нагревая условия: (горячая вода): Окружающий сухой шарик 20°C, окружающий влажный шарик 15°C, начальная температура воды 15°C, и окончательная температура воды 75°C. Экологический сухой шарик -7°C, окружающий влажный шарик -8°C, начальная температура воды 6°C, и температура воды 75°C. конца. Обогревательный агрегат терминала всеобщий Условие топления: (топление) Окружающий сухой шарик 7°C, окружающий влажный шарик 6°C, и выходящая температура воды 75°C. Экологический сухой шарик -7°C, окружающий влажный шарик -8°C, выходящая температура воды 75°C. |
||||
