| Могил: | Могущий быть предметом переговоров |
| Price: | negotiable |
| Стандартная упаковка: | стандартный пакет экспорта, или согласно запросу клиента |
| Период доставки: | 1-30 рабочих дней |
| Способ оплаты: | L/C, D/A, D/P, T/T, западное соединение, |
| Пропускная способность: | 80000pcs/year |

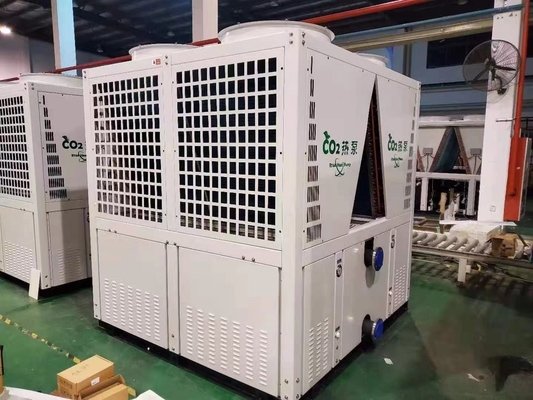

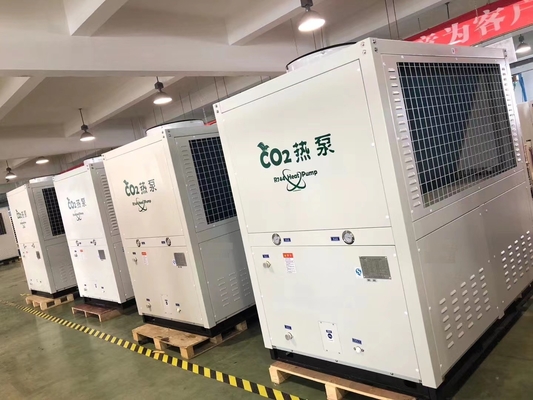

Введение в принцип работы теплового насоса типа «воздух-вода» / «источник воды-вода» на диоксиде углерода R744 мощностью 37 кВт для коммерческого использования горячей воды
Тепловой насос на диоксиде углерода включает в себя корпус, перегородку, расположенную горизонтально в корпусе, теплообменный узел, закрепленный над перегородкой, и теплообменный узел включает теплообменники, расположенные под углом по обе стороны от перегородки, а теплообменный узел расположен над теплообменным узлом. Есть вентилятор. В настоящем изобретении внутри корпуса расположен поперечный дефлектор, дефлектор разделяет корпус на верхнее и нижнее пространства, теплообменный узел установлен над дефлектором, а трубопроводная система и циркуляционная система установлены в пространстве под дефлектором. Теплообменный узел и трубопроводная система разделены перегородкой, чтобы избежать конвекции между теплообменником и трубопроводной системой, тем самым предотвращая взаимное влияние между ними, что способствует нормальной работе теплового насоса на диоксиде углерода
Используемая система теплового насоса включает газожидкостный сепаратор для системы теплового насоса на диоксиде углерода. Газожидкостный сепаратор для системы теплового насоса на диоксиде углерода включает цилиндрический корпус с входом и выходом воздуха. Вход воздуха снабжен воздухозаборной трубой, а выход воздуха соединен с масловозвратной трубой. Масловозвратная труба имеет U-образную форму. Один конец масловозвратной трубы сообщается с выходом воздуха, другой конец масловозвратной трубы подвешен в воздухе и смещен относительно оси впускной трубы, а по крайней мере одно масловозвратное отверстие радиально расположено на изгибе масловозвратной трубы. Полезная модель имеет преимущества эффективной реализации функции газожидкостного разделения системы теплового насоса на диоксиде углерода, жидкость, представляющая собой смесь смазочного масла и жидкого диоксида углерода, плавно возвращается в компрессор с постоянным расходом, избегая возникновения аварий типа «жидкостный удар» или «сгорание цилиндра» и тому подобного.
Параметры теплового насоса типа «воздух-вода» / «источник воды-вода» на диоксиде углерода R744 мощностью 37 кВт для коммерческого использования горячей воды
| Тип блока | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| Спецификации | 7.5 л.с. | 10 л.с. | 15 л.с. | 20 л.с. | 30 л.с. | 40 л.с. | |
| Источник питания | Трехфазная пятипроводная 380 В / 50 Гц | ||||||
| Режим отопления | Прямой нагрев / циклический режим | ||||||
| Стандартные рабочие условия | Тепловая мощность (кВт) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| Входная мощность (кВт) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| COP | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| Расход горячей воды (м³/ч) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| Условия высокой температуры | Тепловая мощность (кВт) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| Входная мощность (кВт) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| Расход горячей воды (м³/ч) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| Условия низкой температуры | Тепловая мощность (кВт) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| Входная мощность (кВт) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| COP | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| Расход горячей воды (м³/ч) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| Информация о компонентах | Размер соединения водопроводной трубы | DN20 | DN25 | DN32 | DN40 | ||
| Водяной теплообменник | Пластинчатый или кожухотрубный теплообменник | ||||||
| Воздушный теплообменник | Алюминиевое оребрение для медной трубки | ||||||
| Тип компрессора | Полугерметичный поршневой | ||||||
| Панель управления | Цветной сенсорный экран | ||||||
| Максимальная температура на выходе (°C) | 90°C | ||||||
| Хладагенты | R744 (CO2) | ||||||
| Расчетное давление (МПа) | Высокая сторона 15, низкая сторона 8 | ||||||
| Размеры (длина, ширина и высота мм) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| Шум (дБ) | 56 | 59 | 62 | 67 | 70 | 70 | |
| Вес (кг) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| Область применения | Температура питающей воды (°C) | 5~ 40 | |||||
| Давление питающей воды | 0.05~ 0.4 | ||||||
| Температура сточных вод (°C) | 55~ 90 | ||||||
| Максимальный расход | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| Температура окружающей среды (°C) | '-20~43 | ||||||
