Прочность тепловых насосов воздушно- или водного источника которые используют СО2 как хладоагент
Регулятор теплового насоса углекислого газа, тепловой насос углекислого газа включает компрессор, вентилятор, водяную помпу, электронный клапан расширения, трехсторонний клапан, испаритель и теплообменный аппарат, и регулятор включает датчик температуры, который аранжирован на тепловом насосе углекислого газа и использован для того чтобы обнаружить каждую температуру узлового пункта; высокое управление давления давления, которое набор на выходе из компрессора, обнаруживает превышает ли давление теплового насоса углекислого газа установленный верхний предел и отправляет сигнал к MCU; управление давления низкого давления, которое набор на входе компрессора, обнаруживает ли давление теплового насоса углекислого газа ниже чем нижний предел набора и отправить сигнал в MCU; модуль привода реле использован для того чтобы контролировать компрессор, вентилятор и трехсторонний клапан; модуль привода водяной помпы использован для того чтобы отрегулировать скорость водяной помпы; электронный модуль привода клапана расширения использован для того чтобы управлять электронным клапаном расширения. Регулятор эффектно разрешает комплексные проблемы как высокая цена системы управления, умного диагноза недостатка и энергосберегающей и эффективной деятельности, и делает систему регулятора больше оптимизированную через анализ в реальном времени и обработку данных.
Система засыхания шуги теплового насоса углекислого газа, система засыхания шуги теплового насоса углекислого газа включает: блок засыхания шуги, блок засыхания шуги использован для сушить шугу для того чтобы получить высушенную шугу и влажный горячий воздух; и тепловой насос углекислого газа блок, блок теплового насоса углекислого газа использован для формировать влажный и горячий воздух пропуская в блок теплового насоса углекислого газа от блока засыхания шуги в сухой высокотемпературный воздух, и после этого возвращающ сухой высокотемпературный воздух в блок засыхания шуги, сухой высокотемпературный воздух использован как тепловой источник для сушить шугу. Общего назначения модель принимает закризисный блок теплового насоса СО2, температура вытыхания компрессора высока, скрытая жара СО2 высока и не-конденсирующ, поэтому температура горячего выхода воздуха может достигнуть над 100 ° c, и суша эффективность значительно увеличена
Система отопления жары мульти-танка серии теплового насоса углекислого газа сразу включает: блок теплового насоса углекислого газа и цистерна с водой, и охарактеризованы в этом: цистерны с водой несколько и соединятьы последовательно друг с другом, и клапан выключения аранжирован между 2 смежными цистернами с водой; Выход воды блока теплового насоса соединен с первой цистерной с водой, и возвращенный порт воды блока теплового насоса углекислого газа соединен с терминальной цистерной с водой; выход воды первой цистерны с водой соединен с входом воды нагревая оборудования, и терминальная цистерна с водой соединена с входом воды нагревая оборудования; Ветвь поставки воды из крана также обеспечена на ветви водоснабжения между блоком теплового насоса углекислого газа и первой цистерной с водой. Общего назначения модель имеет простую структуру, удобную установку и регулировку, улучшает стабильность блока, уменьшает обслуживание и материальные цены, и улучшает эффективность теплообмена transcritical теплообменного аппарата теплового насоса углекислого газа.

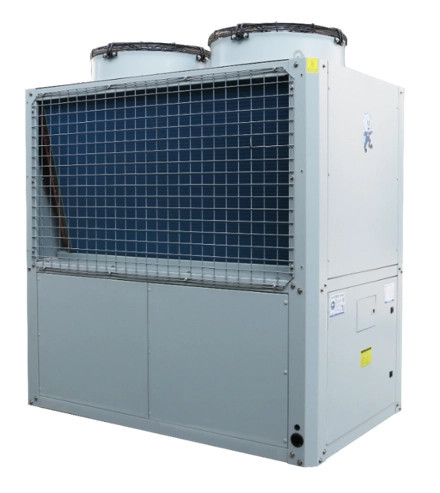

Коммерчески тепловые насосы воздушно- или водного источника которые используют СО2 как хладоагент
| Тип блока | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| Спецификации | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| Электропитание | Трехфазное five-wire380V/50Hz | ||||||
| Нагревая режим | Сразу тип жары/цикла | ||||||
| Стандартные условия труда | Теплоемкость (kw) | 27,5 | 36,7 | 55,1 | 72,8 | 10.6.5 | 155,1 |
| Сила входного сигнала (kW) | 6,1 | 8,2 | 13,7 | 16,1 | 23,6 | 34,5 | |
| ПОЛИСМЕН | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | |
| Подача горячей воды (³ /h m) | 0,59 | 0,79 | 1,18 | 1,56 | 2,29 | 3,33 | |
| Высокотемпературное состояние | Kw теплоемкости) | 23,9 | 28,5 | 51,5 | 59,5 | 89 | 13.1.5 |
| Сила входного сигнала (kW) | 7,5 | 8,9 | 16,1 | 18,6 | 27,8 | 41,1 | |
| ПОЛИСМЕН | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | |
| Подача горячей воды (³ /h m) | 0,27 | 0,33 | 0,59 | 0,68 | 1,02 | 1,51 | |
| Низкое температурное условие | Теплоемкость (kw) | 17,3 | 21,4 | 34,8 | 41,5 | 62,2 | 94,5 |
| Сила входного сигнала (kW) | 6,2 | 7,6 | 12,4 | 14,8 | 22,2 | 33,8 | |
| ПОЛИСМЕН | 2,8 | 2,8 | 2,8 | 2,8 | 2,8 | 2,8 | |
| Подача горячей воды (³ /h m) | 0,32 | 0,4 | 0,65 | 0,78 | 1,16 | 1,77 | |
| Компонентная информация | Размер соединения трубы водопровода | DN20 | DN25 | DN32 | DN40 | ||
| Теплообменный аппарат воды | Теплообменный аппарат плиты или рукава | ||||||
| Теплообменный аппарат воздуха | Алюминиевое ребро для медной трубки | ||||||
| тип компрессора | Полу-закрытый reciprocating | ||||||
| Панель деятельности | Экран касания цвета | ||||||
| Максимальная температура выхода (℃) | 90℃ | ||||||
| Хладоагенты | R744 (СО2) | ||||||
| Давление дизайна (MPa) | Высокая сторона 15, низкая сторона 8 | ||||||
| Размеры (длина, ширина и высота mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| Шум (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| Вес (kg) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| ОБЪЕМ пользы | Температура питательной воды (℃) | 5~ 40 | |||||
| Давление питательной воды | 0,05~ 0,4 | ||||||
| Выходящая температура (℃) | 55~ 90 | ||||||
| Максимальная подача | 1,2 | 1,5 | 2,4 | 3,2 | 4,9 | 6,5 | |
| Температура окружающей среды (℃) | “ - 20~43 | ||||||
