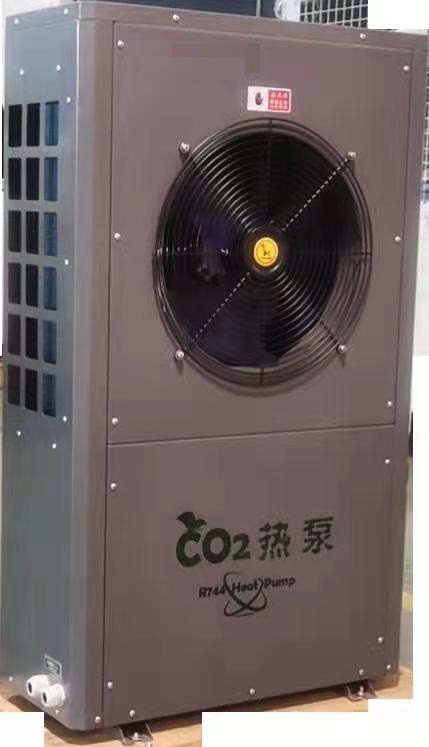

Описание выхода теплового насоса R744 источника воздуха 106kw (СО2) 90 градусов
Блок теплового насоса углекислого газа transcritical имеет значительное энергосберегающее влияние во спасении отработанного тепла. Через превосходные характеристики углекислого газа закризисные, только необходимо, что производит небольшое количество электричества высокотемпературную горячую воду. В холодной зоне 100 до 20 градусов на севере, отработанное тепло воздуха можно поглотить. В закритической области углекислого газа, теплообменный аппарат газа может все еще эффективно произвести высокотемпературную горячую воду над 60 °C.
Тепловой насос углекислого газа высокотемпературный
Углекислый газ естественная рабочая жидкость, с высокой термальной проводимостью и специфической теплоемкостью, которая помогает получить высокий коэффициент передачи тепла; низкая динамическая выкостность может уменьшить падение давления рабочей жидкости в трубке. Высокая плотность пара помогает улучшить массовый расход потока рабочей жидкости, коэффициент плотности (коэффициент плотности представляет разницу между свойствами газа и жидкостью) небольшой, который полезен к распределению рабочей жидкости, и поверхностные натяжения небольшой, который может улучшить кипеть в интенсивности передачи тепла испарителя зоны. Плотность газа высока, и нагревая том мощности на производственную единицу большой, который около 5 раз это из R22, которое может уменьшить размер труб и компрессоров, делая лихтер системы, компактный и небольшой в размере. Коэффициент давления компрессора (коэффициента конденсируя давления и испаряясь давления рабочей жидкости) низок, процесс обжатия может быть ближе к изоэнтропическому обжатию и эффективность улучшена. Широкий диапазон источников и низких цен.
Процесс цикла рефрижерации углекислого газа transcritical отличает немножко это из обычного цикла рефрижерации обжатия пара. Давление всасывания компрессора ниже чем критическое давление, и температура испарения также ниже чем критическая температура. Эндотермический процесс цикла все еще унесен под субкритическими условиями. Процесс теплообмена полагается на скрытой жаре для того чтобы завершить. Однако, давление выхода компрессора над критическим давлением, и никакой конденсат не произведен во время процесса отпуска жары средства работы. Высоконапорный теплообменный аппарат больше не не вызван конденсатором, а газовым холодильником. Традиционная концепция температуры конденсации была потеряна. Смысл, процесс теплообмена полагается на здравой жаре для того чтобы завершить.

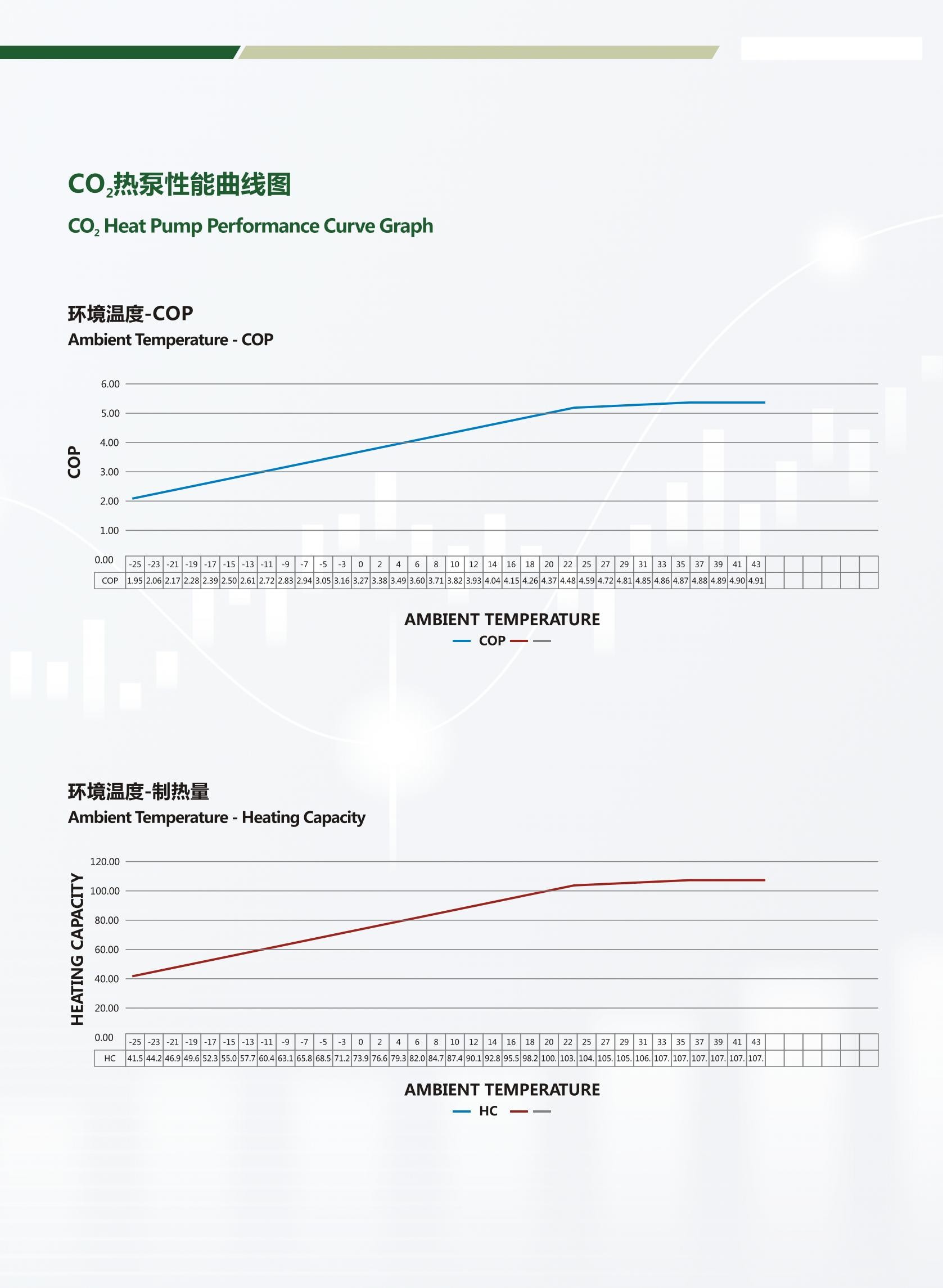

Представление выхода теплового насоса R744 источника воздуха 106kw (СО2) 90 градусов
Ультра-низкие условия труда температуры: температура окружающей среды DB-10-C, входная температура 9°C воды;
Разморозьте условие: температура окружающей среды DB2°C/WB1°C, входная температура 9°C воды; низкое температурное условие: температура окружающей среды DB7°C/WB6°C, входная температура 9°C воды; стандартные условия труда: °C температуры окружающей среды DB20°C /WB15, температура воды 15°C входа; высокотемпературные условия труда: температура окружающей среды DB38°C/WB23°C, температура воды 29°C. входа.
Примечания установки:
1. Дистанционирование вокруг установки не должно быть чем Im;
2. Трубопроводы за исключением теплового насоса должны быть защищены от заморозка и нагревающие элементы можно установить;
3. измерения изоляции и предохранения от жары должны быть приняты для трубопроводов для циркуляции горячей воды для предотвращения потери тепла.
| HP | A/mm | B/mm | C/mm |
| 7,5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |
Цистерна с водой Давлени-подшипника диаграммы применения
выход теплового насоса R744 источника воздуха 106kw (СО2) 90 градусов
Система управления диаграммы системы умная
выход теплового насоса R744 источника воздуха 106kw (СО2) 90 градусов
|
Список спецификации блока горячей воды теплового насоса СО2 выход теплового насоса R744 источника воздуха 106kw (СО2) 90 градусов |
||||||||
| Модель | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| Спецификация | 2HP | 7.5HP | 10HP | 15HP | 20HP | 30HP | 45HP | |
| Электропитание | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| Метод топления | Непосредственный нагрев/обеспечивать циркуляцию | |||||||
| Номинальные условия труда | теплоемкость (kw) | 7,45 | 28,1 | 37,7 | 56,1 | 74,1 | 108,6 | 158,7 |
| (kw) Сила входного сигнала |
1,61 | 6,1 | 8,2 | 12,2 | 16,1 | 23,6 | 34,5 | |
| ПОЛИСМЕН | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | |
| (³ /h m) Нагревая подача воды |
0,11 | 0,6 | 0,81 | 1,21 | 1,62 | 2,33 | 3,41 | |
| Высокотемпературные условия труда | теплоемкость (kw) | 5,58 | 23,9 | 28,5 | 51,5 | 59,5 | 89 | 131,5 |
| сила входного сигнала (kw) | 1,73 | 7,5 | 8,9 | 16,1 | 18,6 | 27,8 | 41,1 | |
| ПОЛИСМЕН | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | |
| (³ /h m) Нагревая подача воды |
0,07 | 0,27 | 0,33 | 0,59 | 0,68 | 1,02 | 1,51 | |
| Условия труда низкой температуры | теплоемкость (kw) | 4,3 | 15,7 | 19,1 | 31,8 | 38,9 | 59,3 | 90 |
| сила входного сигнала (kw) | 1,59 | 5,8 | 7,1 | 11,8 | 14,4 | 21,9 | 33,3 | |
| ПОЛИСМЕН | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | |
| (³ /h m) Нагревая подача воды |
0,07 | 0,28 | 0,34 | 0,56 | 0,68 | 1,04 | 1,52 | |
| Данные по частей | Размер интерфейса трубы водопровода | DN15 | DN20 | DN25 | DN32 | |||
| Теплообменный аппарат воды | Теплообменный аппарат плиты или трубки | |||||||
| Теплообменный аппарат воздуха | Ребра медной трубки алюминиевые | |||||||
| Тип компрессора | Двойное роторное | Полу-закрытый reciprocating тип | ||||||
| Панель деятельности | Экран касания цвета | |||||||
| Максимальная температура выхода | 85℃ | 90℃ | ||||||
| Хладоагент | R744 (СО2) | |||||||
| Pressur дизайна (MPa) | 15MPa) (HP/8MPa (LP) | |||||||
| Размеры (l, w, h mm) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| шум (dB) | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| вес (kg) | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| Feedwatertemperature (℃) | 5~40 | |||||||
| (MPa давления питательной воды) | 0.05~0.4 | |||||||
| Температура выхода воды (℃) | 55~85 | 55~90 | ||||||
| Максимальная подача | 0,24 | 1,2 | 1,5 | 2,4 | 3,2 | 4,9 | 6,5 | |
| Температура окружающей среды (℃) | -25~43 | |||||||
Диаграмма системы схематическая
