Описание источника и водного источника воздуха теплового насоса углекислого газа насосных систем теплового насоса СО2 ИНВЕРТОРА DORIN (R744) высокотемпературных
Блок теплового насоса углекислого газа transcritical имеет значительное энергосберегающее влияние во спасении отработанного тепла. Через превосходные характеристики углекислого газа закризисные, только необходимо, что производит небольшое количество электричества высокотемпературную горячую воду. В холодной зоне 100 до 20 градусов на севере, отработанное тепло воздуха можно поглотить. В закритической области углекислого газа, теплообменный аппарат газа может все еще эффективно произвести высокотемпературную горячую воду над 60 °C.
Принцип деятельности теплового насоса СО2
Принцип работы насоса CO2Heat что хладоагент поглощает жару в воздухе (или воде), обжатом компрессором для того чтобы стать высокотемпературным и высоконапорным газом, который нужно discharged. Высокотемпературный и высоконапорный газ хладоагента охлажен газовым холодильником и возвращает жару к воде после этого осуществляет нагревая функцию.
Работая температура теплового насоса углекислого газа: - температура воды 43-43℃Outlet: 35-100℃COP: 3.2-7.0

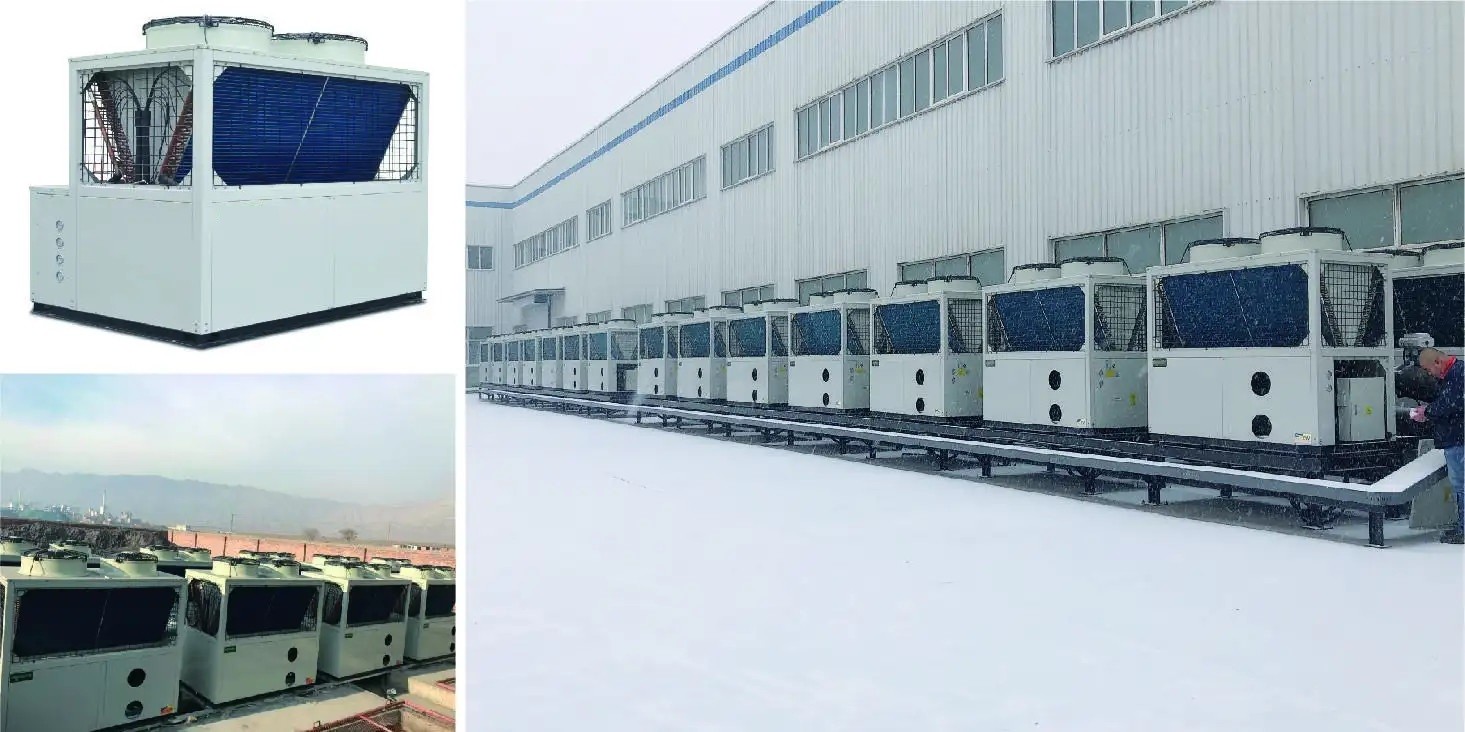

Представление насосной системы теплового насоса СО2 Zew Зеландии 8kw жилой для совмещенного топления космоса и топления горячей воды
Ультра-низкие условия труда температуры: температура окружающей среды DB-10-C, входная температура 9°C воды;
Разморозьте условие: температура окружающей среды DB2°C/WB1°C, входная температура 9°C воды; низкое температурное условие: температура окружающей среды DB7°C/WB6°C, входная температура 9°C воды; стандартные условия труда: °C температуры окружающей среды DB20°C /WB15, температура воды 15°C входа; высокотемпературные условия труда: температура окружающей среды DB38°C/WB23°C, температура воды 29°C. входа.
Примечания установки:
1. Дистанционирование вокруг установки не должно быть чем Im;
2. Трубопроводы за исключением теплового насоса должны быть защищены от заморозка и нагревающие элементы можно установить;
3. измерения изоляции и предохранения от жары должны быть приняты для трубопроводов для циркуляции горячей воды для предотвращения потери тепла.
| HP | A/mm | B/mm | C/mm |
| 7,5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |
Цистерна с водой Давлени-подшипника диаграммы применения
Насосная система теплового насоса СО2 Zew Зеландии 8kw жилая для совмещенного топления космоса и топления горячей воды
Система управления диаграммы системы умная
Насосная система теплового насоса СО2 Zew Зеландии 8kw жилая для совмещенного топления космоса и топления горячей воды
|
Список спецификации блока горячей воды теплового насоса СО2 Насосная система теплового насоса СО2 Zew Зеландии 8kw жилая для совмещенного топления космоса и топления горячей воды |
||||||||
| Модель | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| Спецификация | 2HP | 7.5HP | 10HP | 15HP | 20HP | 30HP | 45HP | |
| Электропитание | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| Метод топления | Непосредственный нагрев/обеспечивать циркуляцию | |||||||
| Номинальные условия труда | теплоемкость (kw) | 7,45 | 28,1 | 37,7 | 56,1 | 74,1 | 108,6 | 158,7 |
| (kw) Сила входного сигнала |
1,61 | 6,1 | 8,2 | 12,2 | 16,1 | 23,6 | 34,5 | |
| ПОЛИСМЕН | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | |
| (³ /h m) Нагревая подача воды |
0,11 | 0,6 | 0,81 | 1,21 | 1,62 | 2,33 | 3,41 | |
| Высокотемпературные условия труда | теплоемкость (kw) | 5,58 | 23,9 | 28,5 | 51,5 | 59,5 | 89 | 131,5 |
| сила входного сигнала (kw) | 1,73 | 7,5 | 8,9 | 16,1 | 18,6 | 27,8 | 41,1 | |
| ПОЛИСМЕН | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | |
| (³ /h m) Нагревая подача воды |
0,07 | 0,27 | 0,33 | 0,59 | 0,68 | 1,02 | 1,51 | |
| Условия труда низкой температуры | теплоемкость (kw) | 4,3 | 15,7 | 19,1 | 31,8 | 38,9 | 59,3 | 90 |
| сила входного сигнала (kw) | 1,59 | 5,8 | 7,1 | 11,8 | 14,4 | 21,9 | 33,3 | |
| ПОЛИСМЕН | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | |
| (³ /h m) Нагревая подача воды |
0,07 | 0,28 | 0,34 | 0,56 | 0,68 | 1,04 | 1,52 | |
| Данные по частей | Размер интерфейса трубы водопровода | DN15 | DN20 | DN25 | DN32 | |||
| Теплообменный аппарат воды | Теплообменный аппарат плиты или трубки | |||||||
| Теплообменный аппарат воздуха | Ребра медной трубки алюминиевые | |||||||
| Тип компрессора | Двойное роторное | Полу-закрытый reciprocating тип | ||||||
| Панель деятельности | Экран касания цвета | |||||||
| Максимальная температура выхода | 85℃ | 90℃ | ||||||
| Хладоагент | R744 (СО2) | |||||||
| Pressur дизайна (MPa) | 15MPa) (HP/8MPa (LP) | |||||||
| Размеры (l, w, h mm) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| шум (dB) | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| вес (kg) | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| Feedwatertemperature (℃) | 5~40 | |||||||
| (MPa давления питательной воды) | 0.05~0.4 | |||||||
| Температура выхода воды (℃) | 55~85 | 55~90 | ||||||
| Максимальная подача | 0,24 | 1,2 | 1,5 | 2,4 | 3,2 | 4,9 | 6,5 | |
| Температура окружающей среды (℃) | -25~43 | |||||||
Диаграмма системы схематическая
Технология Co Leomon) энергосберегающая, фокус Ltd. на дизайне и произвести CO, тепловые насосы, тепловые насосы парового двигателя и закрытые сушильщиков, также обеспечивает различные решения энергии.
Мы имеем полную промышленную цепь CO, серии теплового насоса, теплового насоса парового двигателя, и закрытой серии Drver. Продукты включают CO, тепловой насос топления воды, CO, тепловой насос топления, CO, воздуходувку воздуха жары, UItra-низкую температуру CO, тепловой насос каскада, и CO, тепловой насос водного источника, CO, отечественный горячий тепловой насос in-1 Water+Heating+Solar 3, CO, тепловой насос бассейна, многофункциональный CO, температуру постоянного бассейна и тепловой насос влажности, высокотемпературный тепловой насос парового двигателя (120℃), закрытый сушильщика и так далее. Среди их, объем экспорта для CO, тепловые насосы на верхней части. Carbonated тепловые насосы водного источника широко использованы в юге. Наш тепловой насос 3 in-1 для отечественной горячей солнечной энергии Water+Heating+ теплыйые в рынке особенно в европейском рынке. Что больше, высокотемпературный тепловой насос парового двигателя (120°C) стал идеальной заменой для боилера.
