Описание системы тепловых насосов DORIN INVERTER CO2 ((R744) Высокотемпературный тепловой насос с диоксидом углерода источник воздуха и источник воды
Высокотемпературный тепловой насос на диоксид углерода
Углекислый газ является естественной рабочей жидкостью с высокой теплопроводностью и удельной теплоемкостью, что способствует получению высокого коэффициента теплопередачи;низкая динамическая вязкость может уменьшить падение давления рабочей жидкости в трубеВысокая плотность пара способствует улучшению массового потока рабочей жидкости.соотношение плотности (соотношение плотности представляет собой разницу между свойствами газа и жидкости) невелико, что полезно для распределения рабочей жидкости, и поверхностное напряжение небольшое, что может улучшить интенсивность перемещения тепла в зоне испарителя.Плотность газа высока., а теплоемкость на единицу объема большая, что примерно в 5 раз больше, чем у R22, что может уменьшить размер труб и компрессоров, что делает систему более легкой, компактной и небольшой по размеру.Соотношение давления компрессора (соотношение давления конденсации и давления испарения рабочей жидкости) низкое, процесс сжатия может быть ближе к изоэнтропическому сжатию и повышается эффективность.
Процесс транскритического цикла охлаждения углекислого газа немного отличается от процесса обычного цикла охлаждения сжатием пара.Всасывающее давление компрессора ниже критического давленияЭндетермический процесс цикла все еще осуществляется в субкритических условиях.Процесс теплообмена зависит от скрытого тепла для завершенияОднако давление выхлопных газов компрессора превышает критическое давление, и во время процесса высвобождения тепла рабочей среды не образуется конденсат.Высокоточный теплообменник больше не называется конденсаторомТрадиционная концепция температуры конденсации была утрачена, что означает, что процесс теплообмена зависит от разумного тепла для завершения.

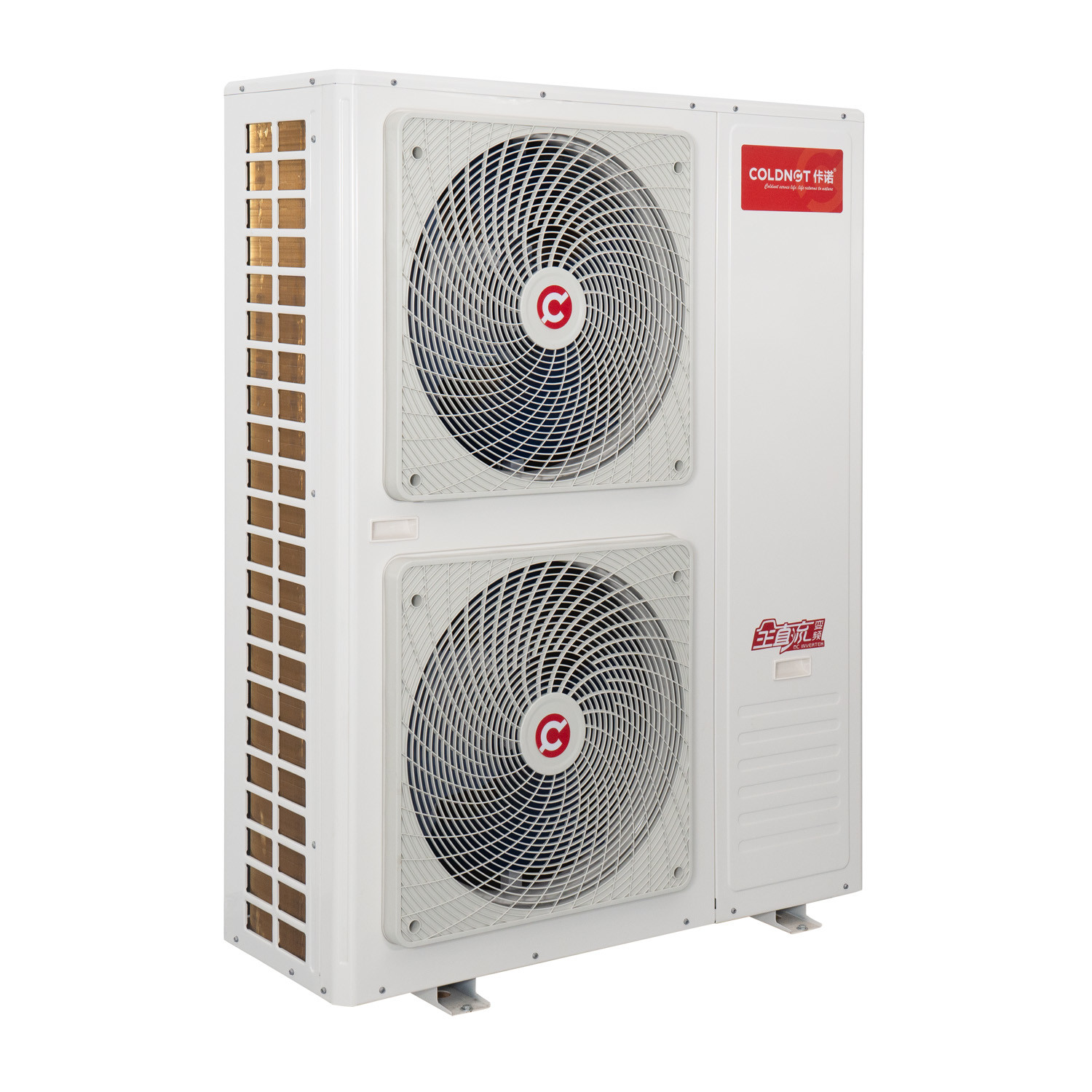

Производительность 8 кВт R744 СО2 тепловой насос водонагреватель жилой эксплуатации -25 градусов стабильный
Условия работы при сверхнизкой температуре: температура окружающей среды DB-10-C, температура входа воды 9°C;
Условия размораживания: температура окружающей среды DB2°C/WB1°C, температура входа воды 9°C; условия низкой температуры: температура окружающей среды DB7°C/WB6°C, температура входа воды 9°C; стандартные условия работы:температура окружающей среды DB20°C /WB15°CТемпература впускной воды 15°C; высокотемпературные условия работы: температура окружающей среды DB38°C/WB23°C, температура впускной воды 29°C.
Примечания к установке:
1. расстояние вокруг установки не должно быть меньше Im;
2- трубопроводы, кроме теплового насоса, должны быть защищены от заморозков и могут быть установлены нагревательные элементы;
3Для предотвращения потерь тепла следует принимать меры по теплоизоляции и защите трубопроводов для циркуляции горячей воды.
| HP | А/мм | В/мм | В/мм |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |

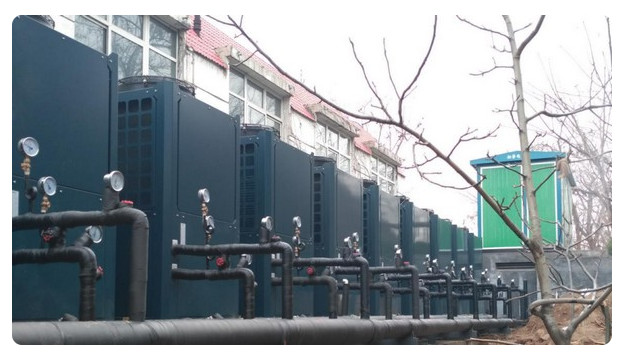

Диаграмма применения
8 кВт R744 СО2 Тепловой насос Водонагреватель для жилых нужд -25 градусов стабильный
Диаграмма системы Умная система управления
8 кВт R744 СО2 Тепловой насос Водонагреватель для жилых нужд -25 градусов стабильный
|

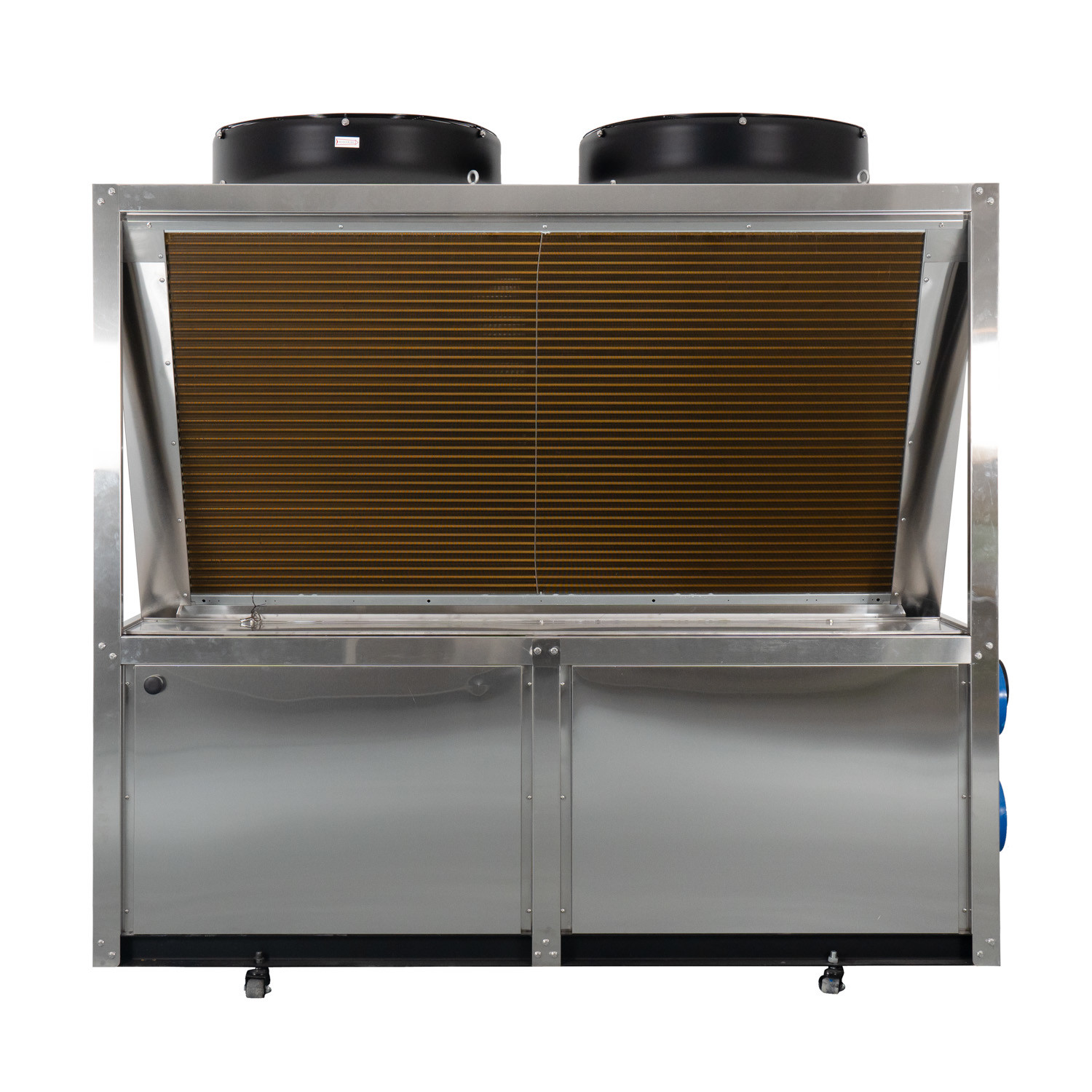

Список спецификаций тепловых насосов для горячей воды 8 кВт R744 СО2 Тепловой насос Водонагреватель для жилых нужд -25 градусов стабильный |
||||||||
| Модель | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| Спецификация | 2 л. с. | 7.5 л.с. | 10 л.с. | 15 л. с. | 20 л.с. | 30 л. с. | 45 л.с. | |
| Электрическое питание | 230В/1Н/50Гц | 380В/3Н/50Гц | ||||||
| Способ нагрева | Прямое отопление / циркуляция | |||||||
| Номинальные условия работы | (kw) мощность отопления | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (kw) Входная мощность |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| СОП | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| (м3/ч) Поток тепловой воды |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| Высокотемпературные условия работы | (kw) мощность отопления | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| (kw) Входной ток | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| СОП | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (м3/ч) Поток тепловой воды |
0.07 | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| Рабочие условия при низких температурах | (kw) мощность отопления | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (kw) Входной ток | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| СОП | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (м3/ч) Поток тепловой воды |
0.07 | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| Информация о деталях | Размер интерфейса водопровода | DN15 | DN20 | DN25 | DN32 | |||
| Водяной теплообменник | Теплообменник из пластин или труб | |||||||
| Воздушный теплообменник | Алюминиевые плавники из медных труб | |||||||
| Тип компрессора | Двойная вращающаяся | Тип полузакрытого переключателя | ||||||
| Панель управления | Цветный сенсорный экран | |||||||
| Максимальная температура выхода | 85°С | 90°C | ||||||
| Рефрижератор | R744 ((CO2) | |||||||
| Конструкторское давление ((MPa) | 15MPa ((HP)/8MPa ((LP) | |||||||
| Размеры (L,W,H мм) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070х2150х2245 | |
| (dB) Шум | ≤ 44 | ≤ 56 | ≤ 59 | ≤ 62 | ≤ 67 | ≤ 70 | ≤ 70 | |
| (кг) Масса | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| Температура вводной воды ((°C) | 5 ~ 40 | |||||||
| (давление воды в подаче MPa) | 0.05 ~ 0.4 | |||||||
| Температура выхода воды (°C) | 55 ~ 85 | 55 ~ 90 | ||||||
| Максимальный поток | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| Температура окружающей среды (°C) | -25~43 | |||||||
Схематическая схема системы
